Bänder

Bänder sind das Bindeglied zwischen Tür und Zarge und somit der Dreh- und Angelpunkt jeder Tür.


Bänder von Stahlzargen

Standardmäßig werden Stahlzargen ohne Bandteile geliefert. Konfigurieren Sie diese direkt dazu, um das Türblatt einhängen zu können. Gegen einen Aufpreis können Sie Bandsysteme der Serie V 8000 bzw. V 8100 WF wählen.


Bandsystem V 8000
Bandsystem V 8000
Bandsystem V 8100 WF
Bandsystem V 8100 WF



Technische Zeichnung Bandsystem V 8000
Technische Zeichnung des Bandsystems V 8000
Technische Zeichnung Bandsystem V 8100 WF
Technische Zeichnung des Bandsystems V 8100 WF



Gegenstücke

Die dazugehörigen Gegenstücke der Tür sind die Bänder V 0020 sowie V 0026 WF.


Bänder V 0020
Bänder V 0020
Bänder V 0026 WF
Bänder V 0026 WF



Bänder V 0020
Technische Zeichnung der Bänder V 0020
Technische Zeichnung Bänder V 0026 WF
Technische Zeichnung der Bänder V 0026 WF


3D Bandtasche

Das Inclino 3D Bandsystem ist kombinierbar mit Rahmenteilen der Reihe V8000 und ermöglicht vor allem im Bereich der leichten Bandsysteme für Wohnungstüren die einfache Einstellung in drei Richtungen. Dabei beträgt der Justierbereich in alle Richtungen 3 mm. Es eignet sich für Türblattgewichte bis 70 Kilogramm.

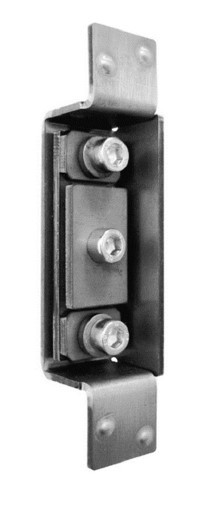

3D Bandtasche für Standard-Bänder
3D Bandtasche für Standard-Bänder

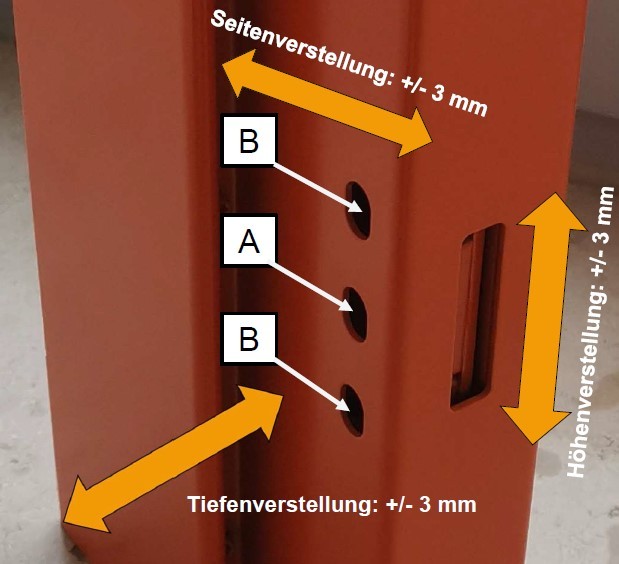

Justierbereich
Justierbereich

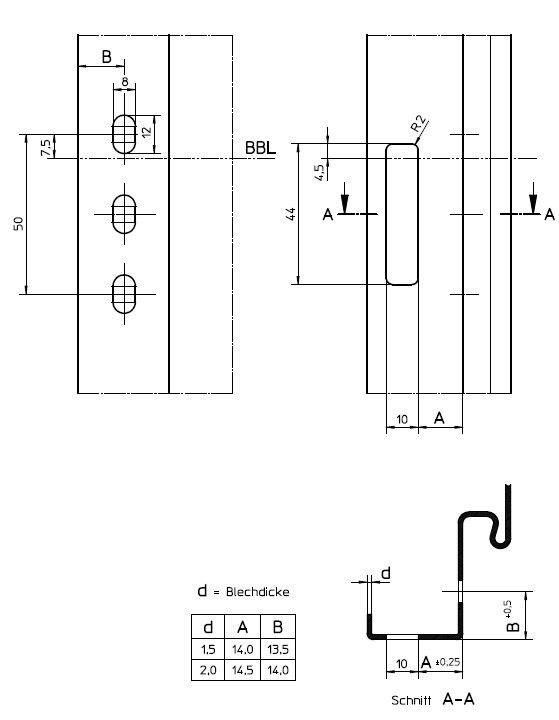

Technische Zeichnung des Inclino-Bandsystems
Technische Zeichnung des Inclino-Bandsystems

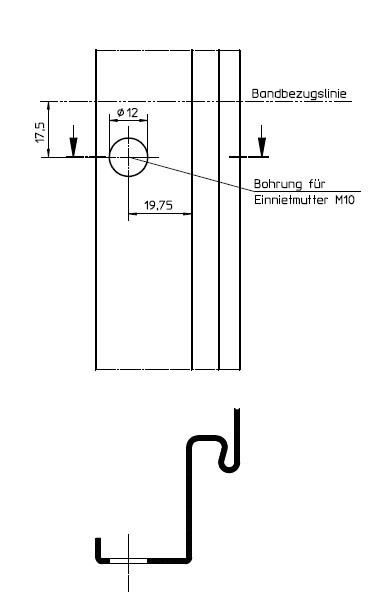

Bohrung und Bandbezugslinie
Bohrung und Bandbezugslinie
